乌兰察布内燃多功能打磨机QDM-4.0山东铁兴

本实用新型涉及轨道维护用机械设备领域，尤其是一种轨道型面打磨设备。

--------------------------------------------------------------------------------

客户咨询：1 3 1 8 1 3 1 2 4 1 7

联 系 人：任 经 理

地 址：山 东 省 济 宁 市 任 城 区

办 公：0 5 3 7 - 2 2 5 5 8 0 0

400电话：400 691 2018

技术服务：1 3 1 8 1 3 1 2 4 1 7

--------------------------------------------------------------------------------

工作原理:

内燃多功能打磨机QDM-4.0旋转在道岔需打磨部位，可沿轨道走行，打磨小车在走行架上横向移动，可使打磨小车在道岔任何部位停留，并可转动手柄，通过丝杠调整磨头高度，找准磨头要打磨的部位，并用手移动打磨机走行架，一边移动一边进行打磨作业。

技术参数

1.动力：4KW，3600r.p.m

2.砂轮转速：4100r.p.m

3.磨头倾角调整范围：±30°

4. 磨头垂直行程：170mm

5. 砂轮规格：φ254×φ30×35(mm)盘形砂轮

6. 整机质量：90kg

7. 外形尺寸：2920×850×1150(mm)

打磨作业方法

1)内燃多功能打磨机QDM-4.0作业时，两个人将打磨机抬到要打磨道岔的钢轨上，平稳放置;启动汽油机并调整到额定转速。

2)移动打磨小车到要打磨部位，根据实际情况，调整打磨头倾角及高度并锁定。

3)根据打磨部位的情况，移动打磨机走行架和打磨小车，相互配合完成打磨工作。

4)内燃多功能打磨机QDM-4.0打磨过程中，还应根据打磨处的情况，随时调整磨头高度(磨头高度视钢轨飞边大小而定，一般为砂轮轮缘低于轨面10-20mm为限;同时注意砂轮两侧面磨损的对称性。)和倾角，使之达到位置并锁定。再用手移动打磨机走行架和打磨小车，相互配合进行磨削作业。磨削导曲部分更应动作协调，使打磨均匀、平顺。

5)内燃多功能打磨机QDM-4.0砂轮直径磨损到150mm，应更换新砂轮片。

我公司主要供应以下型号的钢轨打磨机：

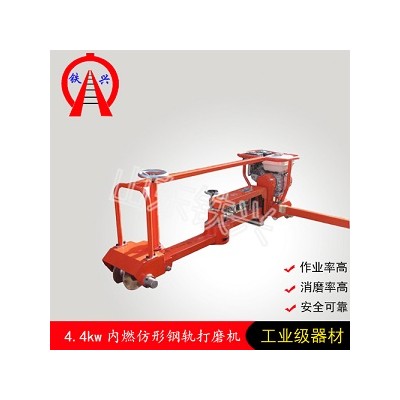

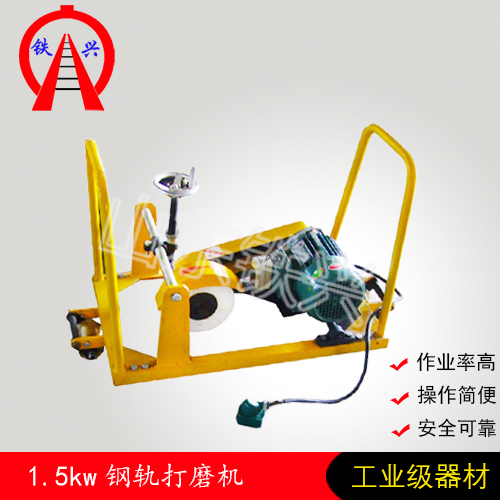

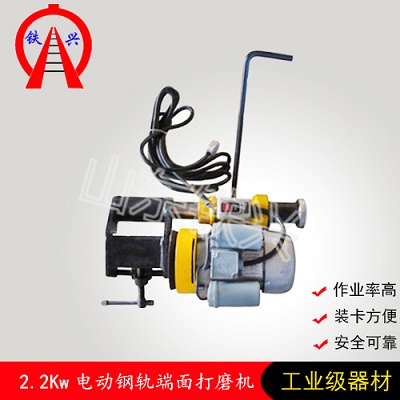

DM-1.1钢轨断面打磨机、NCM-4.8磨轨机、DM-1手持式钢轨断面打磨机、NM-180B手持钢轨除锈机、CS-1钢轨除锈机、DMG-2.2电动磨轨机、QDM-4.0内燃道岔打磨机、DMG-4.4钢轨打磨机、FMG-4.4II仿形打磨机、NMD-4钢轨飞边打磨机、FMG-4.4钢轨打磨机、DM-750手持式钢轨端面打磨机、GM-2.2电动磨轨机、NM-III磨轨机、内燃手持式打磨机。
